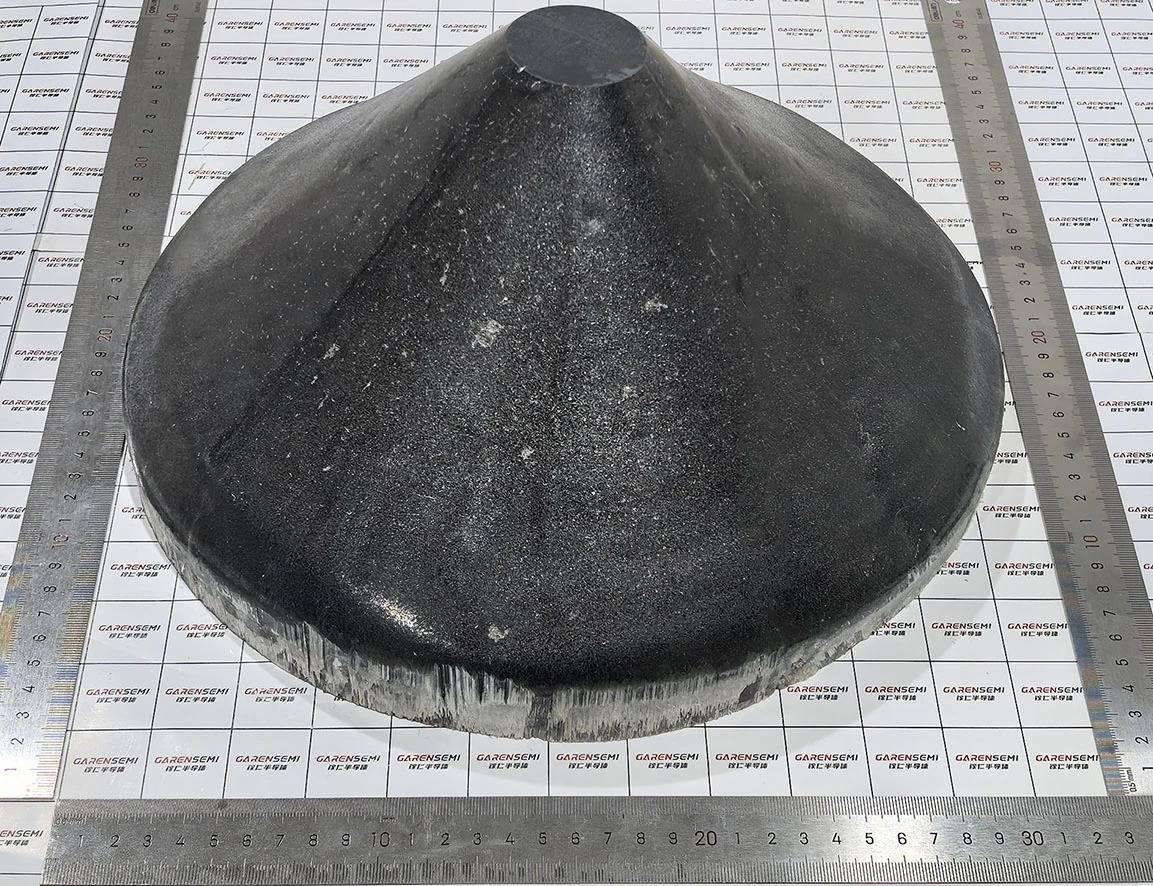

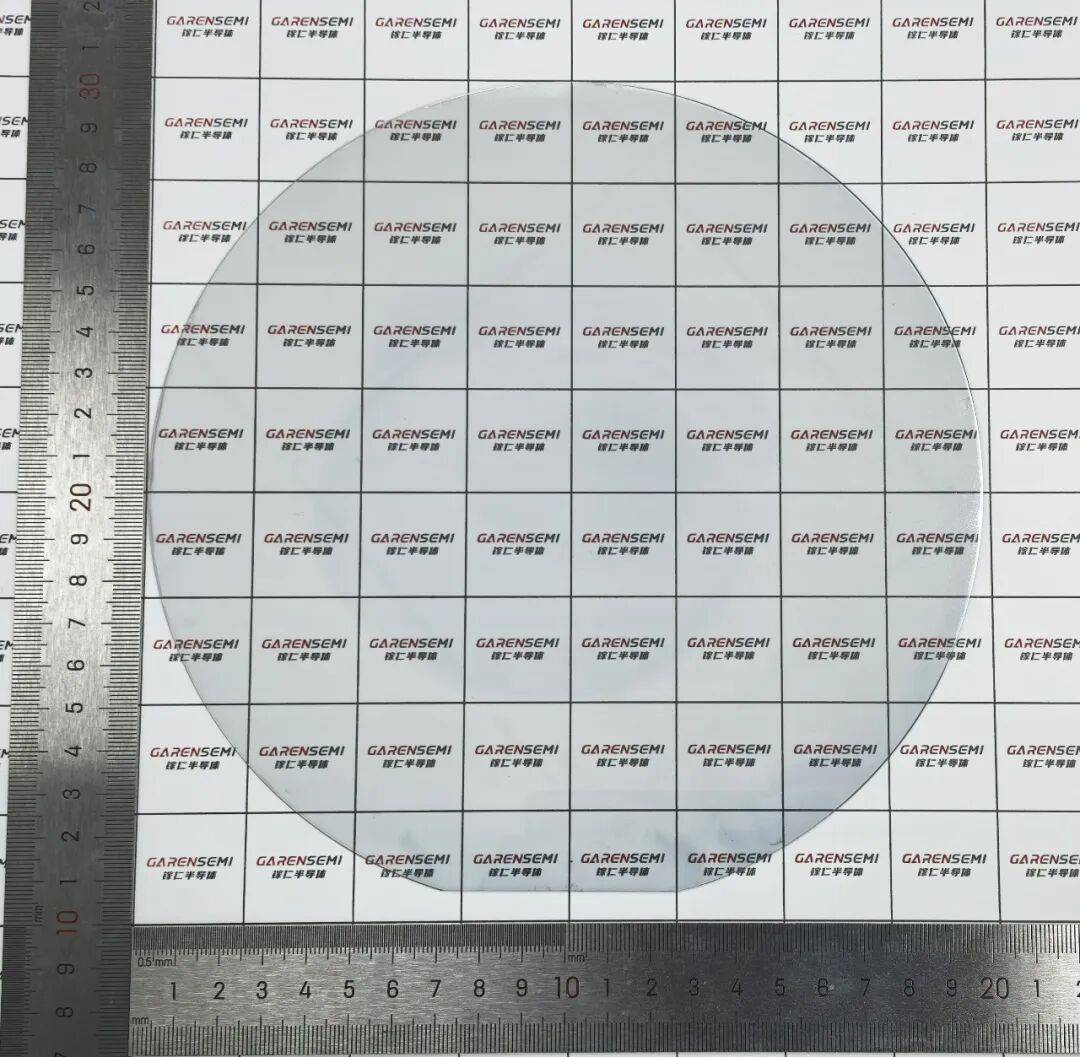

中国雷达探测能力，马上就要迎来一次质的飞跃。杭州镓仁半导体在9月14日宣布，他们用自己研发的VB法长晶设备，全球第一次实现了12英寸氧化镓晶体的等径生长。简单说，以前氧化镓晶圆只能在实验室里当样品慢慢搞，现在12寸氧化镓晶圆可以正式从实验室走向工业化量产了。

咱们算笔账：一片12寸晶圆能切出大概800颗芯片，之前8英寸晶圆一片只能切出大概300颗，效率直接翻了一倍还多，成本也能大幅降下来。

说到这你可能要问，氧化镓到底有什么厉害的？咱们中国在氧化镓材料上已经稳稳站在世界最前列。氧化镓被公认为下一代雷达收发组件的核心候选材料，比氮化镓还要猛。关键看一个指标，禁带宽度。氧化镓的禁带宽度是4.8到4.9电子伏特，氮化镓只有3.4电子伏特。

禁带宽度越大，材料能承受的电压就越高。同样尺寸的一个收发组件，用氧化镓制造的版本能输出的功率是氮化镓版本的好几倍。

根据理论计算，氧化镓雷达发射模块的功率密度可以做到每平方厘米10千瓦以上，探测距离能推到400公里到500公里，而整个系统体积能缩小六成。氮化镓雷达一般在200公里左右，探测距离直接翻倍，意味着咱们预警时间更长，反应时间更充裕，战场主动权牢牢握在自己手里。而且体积小了六成，装在战机上、装在舰艇上，灵活性大大提升。

从8英寸到12英寸，从实验室到量产线，这背后是中国半导体材料领域又一次硬核突破。氮化镓咱们自己已经领跑了，氧化镓咱们又抢先了一步。这就是中国科技的底气，别人想“卡脖子”吗？不存在的。氧化镓雷达一旦量产列装，咱们的防空预警体系、海空作战能力，都将迎来一次跨越式升级。400公里外锁定隐身目标，这个可不是科幻，这是即将成为现实的硬核实力。
